冷水塔

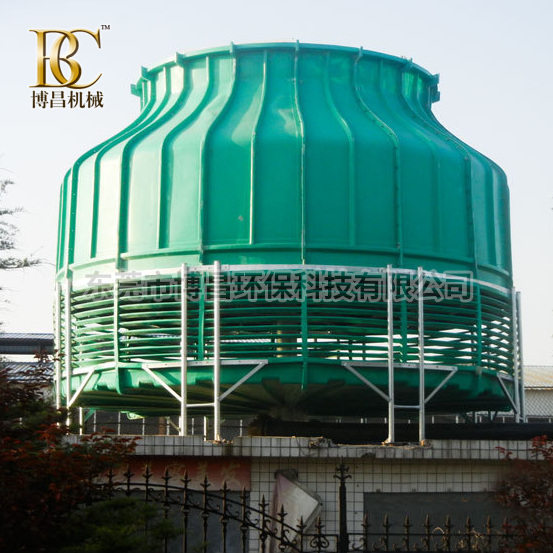

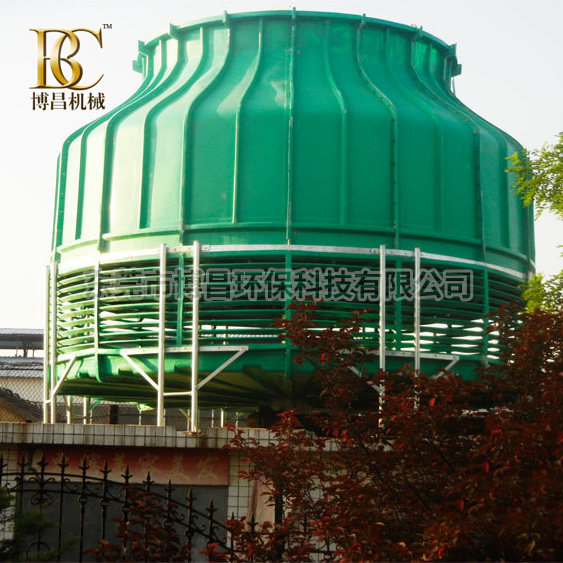

博昌牌圓形逆流式玻璃鋼冷水塔采用逆流式氣熱交換技術，填料采用優質的改性聚氯乙波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果。我廠對產品的外形設計作過局部改進，使其更加運行可靠、耐用、裝配方便。

[上一個：暫無]　 [下一個：暫無]

詳情介紹

冷水塔產品視頻

冷水塔產品說明

冷水塔技術參數

型號	流量?/h	電機功率KW	風機?/h		管徑φ/mm					外形尺寸/mm	重量/KG
型號	流量?/h	電機功率KW	直徑φ	風量	進水	出水	溢水	排污	補水	外形尺寸/mm	重量/KG
BC-10T	8	0.37	670	5800	40	40	25	25	15	1060*1740	65
BC-15T	12	0.55	670	7200	40	40	25	25	15	1060*1960	75
BC-20T	16	0.75	670	12400	50	50	25	25	15	1200*2000	83
BC-30T	24	1.1	770	12400	80	80	25	25	15	1430*2290	140
BC-40T	32	1.1	770	21500	80	80	25	25	15	120*2360	155
BC-50T	40	1.5	970	28000	80	80	25	25	15	1810*2595	235
BC-60T	48	1.5	970	32300	80	80	25	25	15	2000*2595	302
BC-80T	64	2.2	1170	43400	100	100	25	25	25	2180*2690	384
BC-100T	80	3	1170	56000	100	100	25	40	25	2180*2790	441
BC-125T	100	3	1470	67200	100	100	25	40	25	2750*2575	535
BC-150T	120	4	1470	84000	125	125	25	50	25	3070*2950	594
BC-175T	140	4	1750	94300	125	125	50	50	25	3300*3200	625
BC-200T	160	5.5	1750	112000	125	125	50	50	25	3300*3300	713
BC-250T	200	5.5	1750	134300	150	150	50	50	40	3770*3600	870
BC-300T	240	7.5	2400	168000	200	200	50	50	40	3770*3690	1030
BC-350T	280	7.5	2400	187400	200	200	50	50	40	4790*4150	1283
BC-400T	320	11	2400	224000	200	200	50	50	40	4790*4150	1362
BC-500T	400	15	3000	280000	250	250	80	80	40	5480*5200	2171

冷水塔產品特點

1、塔體鋼結構：
塔體為鋼結構桁架體系，整體結構強度高，結構受力合理。塔體結構具有多向受力性能的效果，能有效在承受集中荷載，非對稱荷載，降低了冷卻塔的振動（自振頻率為12HZ，運行的最大振幅0.09mm）。提高了冷卻塔抗風荷、抗震能力，具有良好的整體穩定性。塔內主要受力鋼件、配水管及檢修梯等部件，其防腐問題是塔質量保證的一個重要環節，本廠為保證質量，所有出廠鋼質構件均先進行冷卻塔專用防腐涂料防腐。
為避免施工過程中對鋼構件防腐層的破壞，在鋼構件加工好以后，本廠對冷卻塔先進行試裝，這樣可避免由于設計和加工過程中的疏忽而造成的現場切割，試裝合格后對各部件做好標記，再進行防腐處理。
2、圍護結構
塔殼體圍護件采用玻璃鋼材質。玻璃鋼產品的固化度大于80%，彎曲強度大于147Mpa，巴氏硬度大于35，結構層樹脂含量為50%，冷卻塔的外表面上直徑3-5mm的氣泡在1m2范圍內不超過3個，表面氣泡最大直徑不大于5mm。原輔助材料采用199#耐水、耐老化樹脂（為建材部常州二五三廠優質產品），表面采用防老化，抗紫外線性能卓越的芬蘭進口膠衣樹脂，玻璃鋼制品表面均勻，色澤均勻，長久使用不褪色不龜裂。經國家級權威機構檢測其各項理化性能指標均達到或超過國家標準的規定，玻璃鋼構件保證使用受命15年。
3、電機-減速機
新型低噪聲行星齒輪減速機為冷卻塔專用配套產品，適合對噪聲要求嚴格、冷卻塔噸位較高的場合。由于采取行星齒輪傳動，故能承受高速重載，具有抗沖擊、耐腐蝕、運行平穩、噪聲低等優點；其配套電機為YLF系列冷卻塔專用三相異步電動機，防護為等級為IP55，達到國際標準，具有密封防水性能好，耐高溫、效率高和噪聲低等特點
4、風機
采用多葉片軸流式風葉設計，材質為高級鋁合金，經平衡校正，運行平穩肅靜，葉片角度為可調。可根據需要風量，來調整風機葉片角度，發揮最大排風效果。該風機具有氣動力合理、風量大、效率高、能耗省、噪聲低、耐腐蝕等。
5、管式配水系統：
管式配水，采用等面圓環均勻布水設計，保證了冷卻塔配水均勻。采用ABS三濺式噴頭，噴頭出口所需壓力低，布水均勻，節約能耗，通污能力強，不易堵塞，對水力負荷有較大的適應性。噴頭采用螺栓定位聯接，可有效防止噴頭脫落。
6、淋水填料：
填料采用改性PVC斜波片，橫向增加了凸筋，水的再分配能力大，阻力小，熱力性能好，耐高溫70℃低溫－30℃，阻燃性能好。其性能完全符合能源部NDGJ88—89“冷卻塔塑料淋水填料技術規定”和DJ/T742—2001《中華人民共和國電力部冷卻塔淋水填料標準》。
7、收水器：
采用SJ160×45弧型加筋收水器，機制成型，采用改性PVC材質，耐水汽性能好、使用壽命長、經久耐用、收水效率高、阻力低、風吹損失水小于0.01%。

冷水塔使用說明

1、本說明中的基礎圖及安裝尺寸供安裝時參考。小型逆流式塔進出水管的方向可在水平位置上任意選定、但不得碰撞基礎。中間有基礎的，其負荷應為運轉重的25%，其余的75%由外圍長方形基礎平均承擔，如在屋頂安裝應考慮負荷引起的附加壓力。
2、冷卻塔與進出水管的連接處應設支架，防止過多的重量壓在塔壁上。
3、風機葉片在安裝、使用前應作調整，保持角度一致。方法為在靠近葉間150毫米處，對每根葉片的前后兩緣分別作一標志，再由支架下弦分別測每根葉片的前后兩緣的距離，以計算出各葉片這點前后緣的高差，通過數次調整使高差達到一致即為合格。
4、電機接線后要密封接線盒，并注意電流測試值不超過電機載定電流。
5、啟動冷卻塔時一定要先開水泵后開風機，不允許在沒有淋水的情況下使風機運轉，風機可短時低速倒轉消冰。
6、減速機在使用前應注油，可采用50號抗磨齒輪油或機油加以潤滑，初次運轉100-300小時應換新油，以后每運轉3000-5000小時換油一次。油位應適中，油標應便于觀察。
7、冷卻塔運轉時，應有專人管理，經常注意電流、水溫的變化，對電機、減速機、布水器等處應定期檢查。

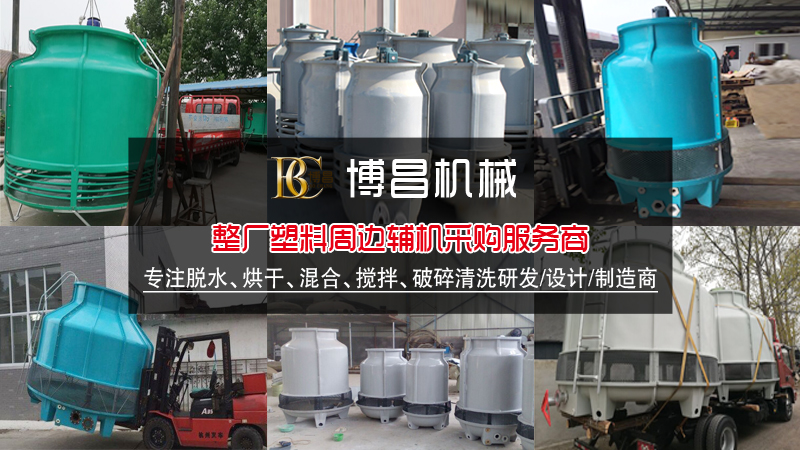

博昌機械成品出貨
